В каждом доме и квартире есть электрический щиток. Обычно он прячется где-нибудь в прихожей или на лестничной клетке. Если туда заглянуть, можно увидеть ряды устройств с рычажками. Это автоматические выключатели, или, как их часто называют, автоматы. Именно они отвечают за то, чтобы проводка не перегревалась, а приборы не сгорали при скачках напряжения.
Когда автомат выходит из строя или строится новый дом, встаёт вопрос замены или покупки. Консультанты в магазинах часто оперируют терминами, которые непонятны обычному человеку. Давайте разберёмся, что нужно знать про защитный электрический автомат, чтобы сделать осознанный выбор и не переплатить за ненужные функции.
Что такое автоматический выключатель и для чего он нужен
Автоматический выключатель — это устройство, которое устанавливается в электрический щит и защищает проводку от двух главных неприятностей: перегрузки и короткого замыкания.
- Перегрузка возникает, когда в одну розетку или на одну линию включают слишком много мощных приборов одновременно. Например, чайник, утюг и обогреватель. Провода начинают греться, изоляция плавится, и возникает риск пожара. Автомат чувствует повышение тока и отключает линию до того, как случится беда.
- Короткое замыкание — это когда ток идёт не туда, куда должен. Скажем, повреждён провод или внутри прибора произошла поломка. В этом случае ток мгновенно возрастает до опасных величин. Автомат отключает линию за долю секунды, защищая от удара током и возгорания.
Проще говоря, это многоразовый предохранитель. Когда старые пробки сгорали и требовали замены, автомат достаточно просто включить обратно, предварительно устранив причину отключения.
Что такое полюса и чем они отличаются
Самый важный параметр, который нужно понимать при выборе, — это количество полюсов. За этим словом скрывается простое объяснение: сколько проводов одновременно может отключать устройство.
- Однополюсный автомат
Самый распространённый в быту. Он защищает один провод и занимает одно место в щитке. Такие автоматы обычно ставят на линии освещения или группы розеток в комнатах. Если вдруг выключился свет только в одной комнате или перестали работать розетки на кухне, а в остальной квартире всё в порядке — скорее всего, сработал именно однополюсный автомат.
Например, ABB S201 1P C16. Это однополюсный автомат на 16 Ампер с характеристикой C. Амперы показывают, какую нагрузку выдерживает устройство. 16 Ампер — стандартный показатель для линий розеток в жилых комнатах, он соответствует нагрузке примерно до 3,5 киловатт. Характеристика C — самая ходовая для дома. Она означает, что автомат не будет ложно отключаться при кратковременных скачках, например при запуске пылесоса.

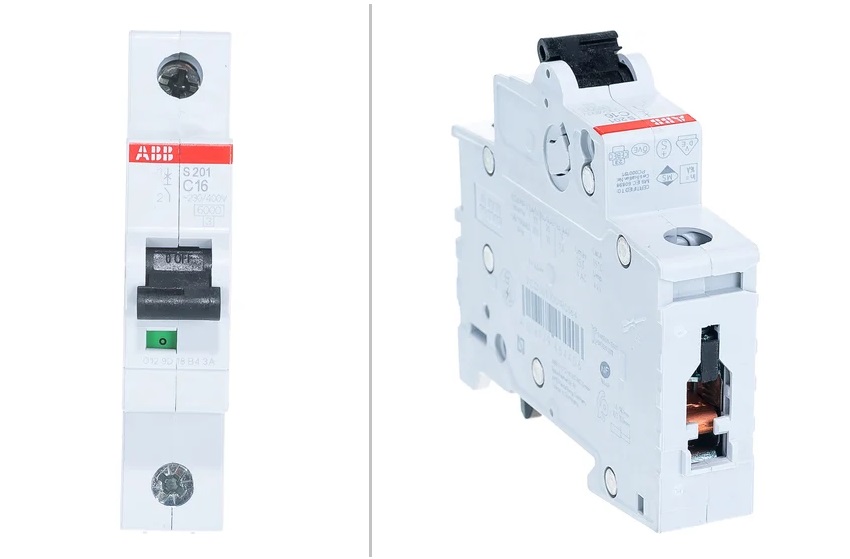

Автоматический модульный выключатель ABB 1п C S201 6кА 16А 2CDS251001R0164Источник: vseinstrumenti.ru
- Двухполюсный автомат
Занимает в щитке два места и отключает сразу два провода — фазу и ноль. Это более высокий уровень защиты. Такие устройства устанавливают на мощные бытовые приборы: электроплиты, бойлеры, стиральные или посудомоечные машины. Также двухполюсный автомат часто используют как вводной, который может одним движением обесточить всю квартиру.
Например, ABB SH202 2P C25. Это двухполюсный автомат на 25 Ампер. Он выдерживает нагрузку примерно до 5,5 киловатт и подходит для защиты проточного водонагревателя или варочной панели. Если прибор потребляет много энергии, такое устройство обеспечит надёжное отключение и полную безопасность.

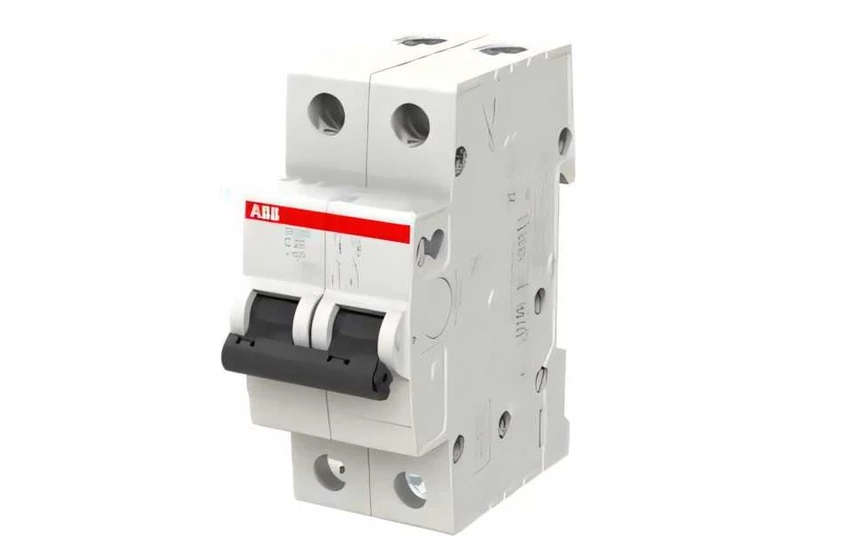

Автоматический выключатель ABB 2-полюсной sh202 c 25 2CDS212001R0254Источник: vseinstrumenti.ru
- Трёх- и четырёхполюсные автоматы. Используются в трёхфазных сетях. В обычных городских квартирах они не встречаются. Их удел — мощное оборудование в частных домах, мастерских или на производстве. Если вы живёте в квартире, о них можно просто знать, но при выборе они вам не понадобятся.
Как выбрать подходящий автомат: три простых шага
Шаг первый. Понять, что именно нужно защищать.
Если вы меняете старый автомат, посмотрите на цифру, которая выбита на его корпусе, и купите новый с такими же показателями. Если создаёте линию с нуля, запомните ориентиры:
- Линия освещения или бытовых розеток — однополюсный на 10 или 16 Ампер.
- Мощный прибор вроде бойлера или стиральной машины — двухполюсный на 16 или 20 Ампер.
- Варочная панель или проточный водонагреватель — двухполюсный на 25 или 32 Ампера.
Шаг второй. Убедиться в характеристике срабатывания.
Для дома практически всегда подходит характеристика C. Она стоит на большинстве бытовых автоматов. Буква означает, насколько быстро устройство отключится при превышении тока. Характеристика C — золотая середина, которая не реагирует на мелкие скачки, но надёжно защищает при серьёзных перегрузках и коротком замыкании.
Шаг третий. Посмотреть на цифру отключающей способности.
На корпусе автомата можно найти надпись вроде «6000 А» или «6 кА». Это максимальный ток короткого замыкания, который устройство способно выдержать и отключиться без разрушения. Для квартиры и дома достаточно 4,5 или 6 килоампер. Искать автомат с большей цифрой без консультации с электриком не нужно.
Коротко о самом важном
Автоматический выключатель — это устройство, которое защищает проводку и приборы от перегрузок и короткого замыкания. Он срабатывает автоматически и спасает дом от пожара.
Главные параметры, которые надо понимать при выборе:
- Однополюсный — для обычных розеток и света.
- Двухполюсный — для мощных приборов или как вводной на квартиру.
- Трёхполюсный — для трёхфазной сети, в квартирах не нужен.
Номинал тока подбирается под нагрузку. Для освещения и розеток — 10 или 16 Ампер, для бойлера — 16 или 20, для варочной панели — 25 или 32.
Если сомневаетесь в выборе, проще всего показать консультанту фотографию старого автомата. Вам подберут такой же. Замена занимает несколько минут и не требует специальных навыков, если работу выполняет мастер. Зато после этого можно быть спокойной: электрика в доме под надёжной защитой.
